КК + ЛА


Сообщений в теме: 10

#1 Владимир-Ник-См

Владимир-Ник-См

    Модератор

  • Модераторы
  • 2764 сообщений
  • ГородСамара

Отправлено 20 February 2020 - 14:56

Понятно из названия - попытка соединить КК от КИП-8 с ЛА от АВМ-12.

Задумка как всегда ниоткуда - просто попались на глаза 3 детали: ЛА от АВМ-12 с резьбовым штуцером для ПоЛиМа :), КК от КИП-8 валяются еще у меня дома, и переходник с одной стороны - резьбой для ЛА, с другой - доработал токарь.

Реализация произошла где то зимой18/19гг - грубо год назад. Сделал, покрутил в руках и забросил ибо не понадобилась мне - не было новых разработок.

Сейчас вот снова попалась на глаза - ну вот думаю и рассажу про нее.



#2 Владимир-Ник-См

Владимир-Ник-См

    Модератор

  • Модераторы
  • 2764 сообщений
  • ГородСамара

Отправлено 20 February 2020 - 15:28

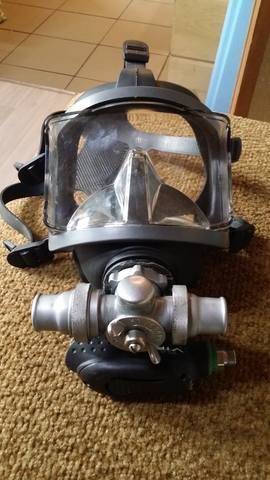

Фото:



Прикрепленные файлы

  • Прикрепленный файл  11.jpg   14.05К   0 Количество загрузок:
  • Прикрепленный файл  22.jpg   50.78К   0 Количество загрузок:
  • Прикрепленный файл  33.jpg   52.47К   0 Количество загрузок:
  • Прикрепленный файл  44.jpg   65.11К   0 Количество загрузок:


#3 Сергей М

Сергей М

    Активный участник

  • Пользователи
  • 1077 сообщений
  • ГородСтерлитамак

Отправлено 21 February 2020 - 05:34

думал о подобном соединении двух узлов, на мой не умудренный опытом взгляд, просится еще перекрытие шланга который будет у ЛА от АВМ-12



прошу высказывать свои мнения


Skype serg015051
ICQ 600-569-450

#4 Владимир-Ник-См

Владимир-Ник-См

    Модератор

  • Модераторы
  • 2764 сообщений
  • ГородСамара

Отправлено 21 February 2020 - 18:15

Да мы с тобой только и будим дискуссировать - никого нет же. :D

КОНЕЧНО, надо многое, по хорошему поставить:

- и перекрытие контура,

- и перекрытие шланга ВоСрДа к ЛА,

- да и еще кое что. B)

Мне вот вообще удобно везде краники ставить, чем крутить эти вентиля - иногда умучаешься до них тянуться, у меня вон во всех пультах стоят и это хорошо...



#5 Chrondar

Chrondar

    Активный участник

  • Пользователи
  • 565 сообщений
  • ГородСанкт-Петербург

Отправлено 25 February 2020 - 16:39

для полнолицевой маски хорошо, но не будет ли мору лица тянуть вниз?


dum spiro spero

#6 Сергей М

Сергей М

    Активный участник

  • Пользователи
  • 1077 сообщений
  • ГородСтерлитамак

Отправлено 26 February 2020 - 05:09

ну смотря что за аппарат, на КИП-8 на шланги ставлю кольцевые груза

а так думаю должно быть терпимо. KAREL же такую конфигурацию использует

http://rebreather.or...10751&mode=view

сколько весит ЛА АВМ-12 и ЛА КИП-8 ?


Skype serg015051
ICQ 600-569-450

#7 Сергей М

Сергей М

    Активный участник

  • Пользователи
  • 1077 сообщений
  • ГородСтерлитамак

Отправлено 26 February 2020 - 06:50

Да мы с тобой только и будим дискуссировать - никого нет же. :D

КОНЕЧНО, надо многое, по хорошему поставить:

- и перекрытие контура,

- и перекрытие шланга ВоСрДа к ЛА,

- да и еще кое что. B)

Мне вот вообще удобно везде краники ставить, чем крутить эти вентиля - иногда умучаешься до них тянуться, у меня вон во всех пультах стоят и это хорошо...

вот как контур перекрывать?  на каждый толстый шланг ставить здоровенный кран - это не то.

клапанную коробку от КИП-8 в случае такого присоединения не перекроешь штоком.

Если поставить ЛА от АВМ-12 на гофрошланг подачи, через кран, то скорее всего выдыхаемый воздух пойдет в шланг выдоха , а не в клапана ЛА от АВМ-12.

Тогда смысла в клапанах ЛА от АВМ-12 не будет, следовательно дешевле найти ЛА от АСВ-2 в пожарном исполнении (без клапанов выдоха)

Дальше зависит от конструкции аппарата. Если из гофрошланга выдоха воздух пойдет в мешок , то избыток стравится через клапан.

По уму теплый выдыхаемый воздух должен вначале идти в канистру с поглотителем.


Сообщение отредактировал Сергей М: 26 February 2020 - 06:55

Skype serg015051
ICQ 600-569-450

#8 Владимир-Ник-См

Владимир-Ник-См

    Модератор

  • Модераторы
  • 2764 сообщений
  • ГородСамара

Отправлено 26 February 2020 - 08:54

Да в том и дело, что не все возможно реализовать на приспособленных из законченных нескольких узлов - трудно их сростить меж собой.

Поэтому в данной конструкции :

- перекрытие только возможно пробкой-затычкой.

- вот кран стопфлоу легко поставить на шланг ЛА.

- вес большой этого БОВа :) ибо все железное и из-за переходника    с    КК на ЛА далеко стоит ЛА, есть шанс снизить нагрузку на челюсти это упор  из мягкого материала    между   ЛА   и подбородком,



#9 Сергей М

Сергей М

    Активный участник

  • Пользователи
  • 1077 сообщений
  • ГородСтерлитамак

Отправлено 26 February 2020 - 09:07

говорят есть какой то поксипол?


Skype serg015051
ICQ 600-569-450

#10 одинаково

одинаково

    Активный участник

  • Пользователи
  • 471 сообщений
  • Городзлозерье

Отправлено 19 June 2020 - 09:30

https://youtu.be/l3ZpzfKnD4s

испытал свою извратуху.



#11 Chrondar

Chrondar

    Активный участник

  • Пользователи
  • 565 сообщений
  • ГородСанкт-Петербург

Отправлено 19 June 2020 - 17:34

Вот здесь описывал свой вариант КК с ЛА http://rebreather.or...it=BOV&start=60. Однако скажу: в итоге вариант мне не понравился, с полнолицевой маской работать можно, с загубником - не стоит. Лучше использовать вариант Димы Столбова с КК от ИДА и ЛА АВМ-5, подключенным через трубку-шнорхель 71. Фото здесь выложить не могу, не получается... :rolleyes:


dum spiro spero
